Haarukkavaunujen nimelliskapasiteetin ja kuormituskeskuksen ymmärtäminen

Osa 1: Haarukkavaunujen kapasiteetin kultainen sääntö

Haarukkatrukin nimelliskantavuus on voimassa vain, kun kuorman painopiste on valmistajan määrittämän kuorman keskipisteen kohdalla, tyypillisesti 600 mm. Tämän etäisyyden yli toimiminen laukaisee Kuorman vähentäminen , mikä vähentää merkittävästi turvallista nostorajaa hydrauliikkavian ja kaatumisen estämiseksi. Jokaista 100 mm:ä kohti kuorman keskipiste siirtyy eteenpäin, todellinen nostokapasiteetti voi laskea 15-20%.

Osa 2: Kuormituskeskuksen (LC) fysiikan ymmärtäminen

The Latauskeskus (LC) on vaakasuora etäisyys haarukan pystypinnasta lastin painopisteeseen. Globaalissa materiaalinkäsittelyssä 600 mm on vakiovertailu, koska se edustaa tavallisen 1200 mm:n kuormalavan keskipistettä.

600 mm:n teollisuusstandardin rooli
Käytäimmat teollisuuslavat (GMA tai eurolavat) ovat 1200 mm syviä. Painon tasainen sijoittaminen varmistaa Painopiste (CoG) on tarkalleen 600 mm:n merkin kohdalla. Jos käytät pidempiä haarukoita kahden lavan tai ylimitoitettujen laatikoiden kuljettamiseen, CoG siirtyy haarukan kärkiä kohti, jolloin haarukkavaunu muuttuu epävakaaksi vivukseksi.

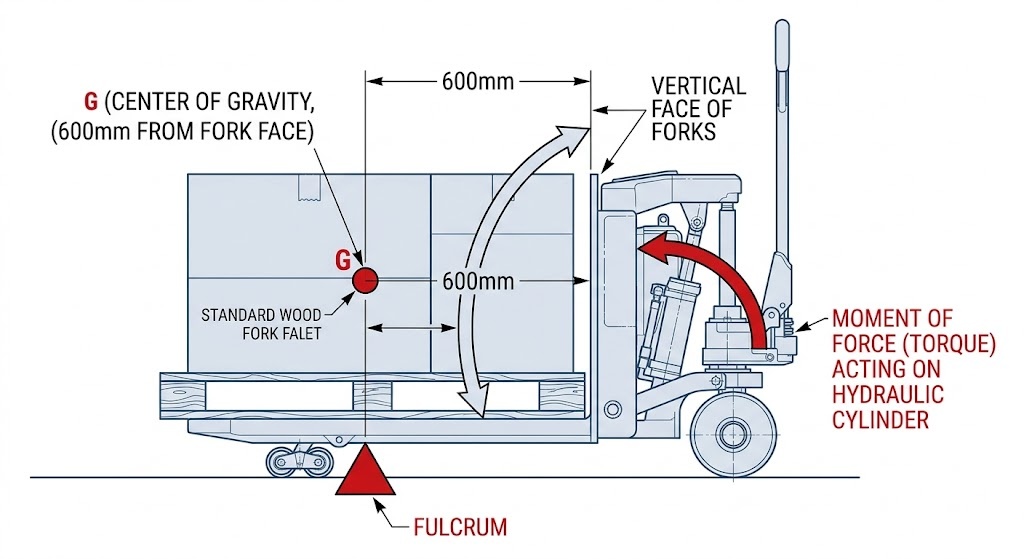

Vipuperiaate ja tukipiste

Haarukkatrukki toimii a Luokka 1 vipu . Etukuormapyörät toimivat Fulcrum . Kun kuorman ja tukipisteen välinen etäisyys kasvaa, hydraulijärjestelmään ja alustaan ​​kohdistuva alaspäin suuntautuva voima (vääntömomentti) kasvaa eksponentiaalisesti, vaikka lastin paino pysyisi samana.

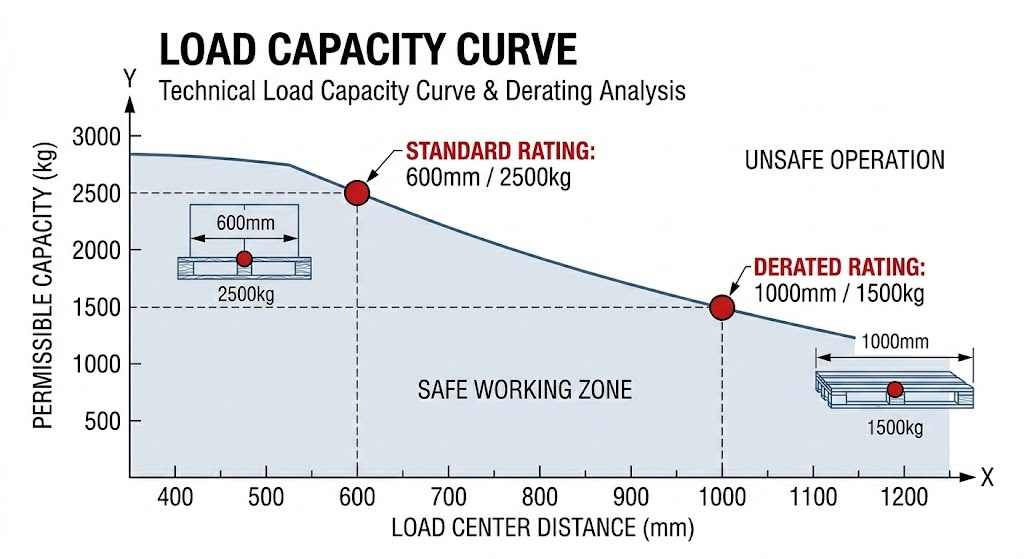

Osa 3: Tekninen todellisuus: Kuorman vähennysanalyysi

Kuorman vähentäminen on koneen enimmäisnostokapasiteetin laskettu vähennys kuorman painopisteen kasvaessa. Tämä on epälineaarinen suhde, jonka sanelee Hetkien periaate . Kun kuorma siirtyy pois haarukan juuresta, mekaaninen etu siirtyy, mikä rasittaa liikaa hydraulitiivisteitä ja alustaa.

Vähennyslaskennan logiikka
Ammattilaiset käyttävät arvioidakseen turvallisen kapasiteetin epätyypillisille kuormille suunnittelumomentin suhdetta todelliseen momenttiin.
Kaava: Todellinen kapasiteetti = (nimellinen kapasiteetti * vakiokuormituskeskiö) / Uusi kuormituskeskiö

Esimerkki: 2 500 kg:n kuorma-autolle, joka yrittää nostaa laatikkoa, jonka kuormakeskipiste on 1 000 mm:
(2500 * 600) / 1000 = 1500 kg.

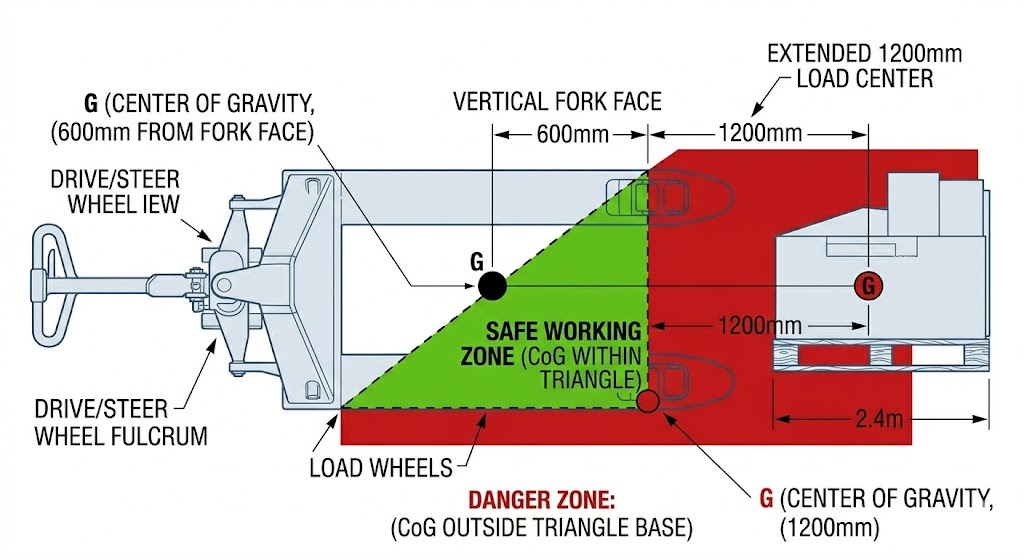

Osa 4: Vakauden suunnittelu: Vakauskolmio

Toisin kuin nelipyöräiset trukit, haarukkatrukki luottaa tiettyyn geometriaan tasapainon säilyttämiseksi. The Vakauskolmio muodostuu vetopyörästä (tai ohjauspyöristä) ja kahdesta etupyörästä.

Painopisteen vaikutus (CoG)

CoG:n on pysyttävä tämän kolmion sisällä koko ajan. Kun kuorman keskipiste on pidennetty, CoG liikkuu kohti kolmion "pohjaa" (kuormapyörät). Mikä tahansa ulkoinen voima - kuten Arvostettavuus (navigointi 5 % ramppia) tai keskipakovoima jyrkän käännöksen aikana – voi työntää CoG:n jalanjäljen ulkopuolelle, mikä johtaa sivuttain kaatumiseen tai nousuun eteenpäin.

Vakauteen vaikuttavat dynaamiset tekijät

• Hitausmomentti: Nopea kiihdytys tai hätäjarrutus pidennetyllä kuormapisteellä luo massiivisen hydraulipainepiikin.
• Maavara: Suuret kuormat pidennetyissä keskipisteissä saavat haarukat taipumaan (taivuttamaan hieman). Jos Alennettu korkeus on jo minimaalinen (esim. 85 mm), tämä taipuma voi saada haarukat raapumaan maata, mikä johtaa äkillisiin pysähdyksiin.

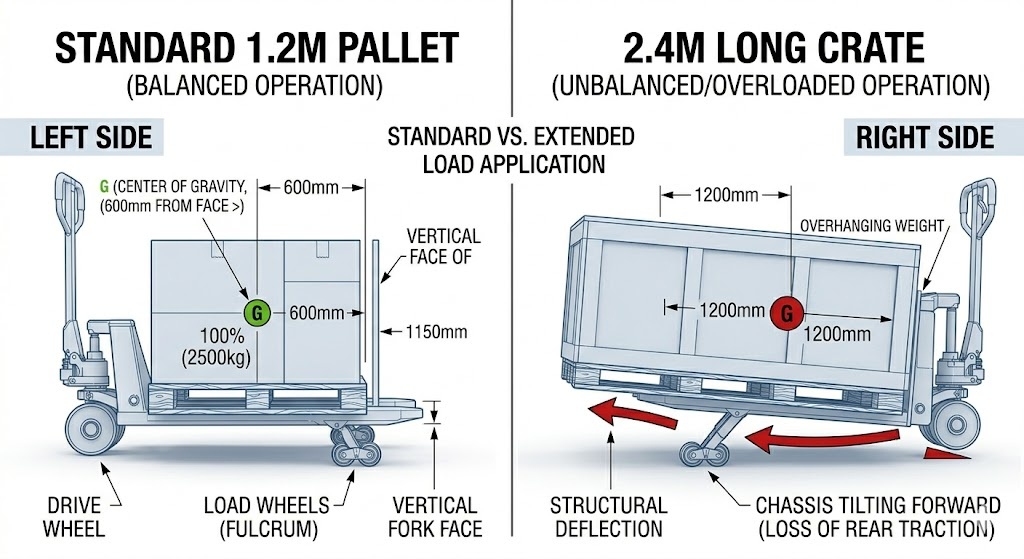

Osa 5: Toimialakohtaiset valintastrategiat

Haarukkatrukin valinta perustuen Nimelliskapasiteetti yksin on yleinen hankintavirhe. Suorituskykyiset ympäristöt vaativat yhteensopivuuden Jäännöskapasiteetti alan erityiseen kuormitusprofiiliin.

Tavallinen varastointi (FMCG)

• Vaatimus: Korkea kiertoteho tavallisille 1200 mm:n kuormalavoille.
• Strategia: Pidä kiinni 1150 mm x 540 mm haarukan kokoonpano. Tämä varmistaa Latauskeskus pysyy 600 mm:ssä säilyttäen 100 % nimelliskapasiteetista ja optimaalisen kääntösäteen (Ast).

Rakentaminen ja raskas valmistus

• Vaatimus: Keskitettyjen kuormien (koneet) tai hajautettujen pitkien kuormien (puutavara/putket) käsittely.
• Strategia: Yli 1500 mm pituisille kuormille a Heavy Duty 3500 kg alusta on usein tarpeen kuljettaa turvallisesti 1500 kg:n kuormaa Kuorman vähentäminen vaikutus. Tarkista Arvostettavuus luokitus ramppeja käytettäessä, sillä pidennetyt kuormapisteet vähentävät vetopyörän vetoa.

Kylmäketju ja farmaseuttiset tuotteet

• Vaatimus: Hygienian noudattaminen ja vakaus alhaisen lämpötilan vetoympäristöissä.
• Strategia: Use Ruostumaton teräs mallit, joissa on erikoistunut myrkytön hydrauliöljy. Huomaa, että kylmät ympäristöt voivat vaikuttaa hydraulisen paineen tasaisuuteen; varmista, että yksikössä on a Ylikuormituspaineen rajoitusventtiili estämään rakenteellista väsymystä "Voiman hetki" -piikkien aikana.

Osa 6: Usein kysytyt kysymykset (FAQ)

Q1: Voinko nostaa 2000 kg:n kuorman, jos haarukkatrukkini on 2500 kg?
Vastaus: Kyllä, mutta vain, jos kuorman keskipiste on 600 mm tai vähemmän. Jos nostat epätyypillistä tai ylimitoitettua kuormaa, jonka painopiste on yli 600 mm, Kuorman vähentäminen vaikutus vähentää todellista turvallista kapasiteettiasi. Esimerkiksi 1000mm kuormakeskuksessa 2500kg kuorma-auto kestää turvallisesti vain noin 1500kg.

Q2: Miten haarukan pituus vaikuttaa haarukkatrukin vakauteen?
Vastaus: Haarukan pituus sanelee haarukan sijainnin Tukipiste . Vaikka pidemmät haarukat (esim. 1800 mm) sallivat ylimitoitettua lastia, ne siirtävät kuorman painopisteen kauemmas vetopyörästä. Tämä lisää Moment of Force hydraulijärjestelmään ja siirtää painopistettä (CoG) kohti järjestelmän reunaa Vakauskolmio , mikä lisää kaatumisriskiä.

Q3: Mikä on "Jäljellä oleva kapasiteetti" materiaalinkäsittelyssä?
Vastaus: Jäännöskapasiteetti on laitteen todellinen nostokyky tietyssä, ei-standardikokoonpanossa. Toisin kuin Nimellinen nimelliskapasiteetti (enimmäispaino ihanteellisissa olosuhteissa), jäännöskapasiteetti ottaa huomioon vähennystekijät, kuten laajennetut kuormapisteet, lisälaitteiden käyttö tai korkeat nostokorot.

Kysymys 4: Miksi sähköinen haarukkatrukki menettää pitonsa pitkiä kuormia kuljetettaessa?
Vastaus: Tämä johtuu yleensä Alustan kallistus pidennetyn kuormakeskuksen aiheuttama. Kun kuorman paino keskittyy liian pitkälle eteenpäin (etukuormapyörien ulkopuolelle), se saa aikaan vipuvaikutuksen, joka nostaa takavetopyörää. Tämä vähentää pidon vaatimaa painetta alaspäin, mikä johtaa pyörien luistamiseen ja jarrutuksen vaarantumiseen.
